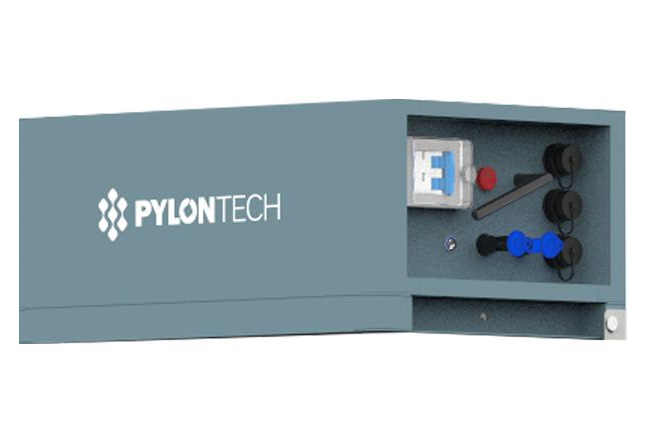

Pylontech Force H2 FC0500M-40S BMS Controller
952,00 €*
Pylontech Force H2 FC0500M-40S BMS Controller für den Einsatz im Force H2 High Voltage ESS
*Bitte beachten Sie, dass dies eine Komponente der Force H2 Reihe von ESS-Modulen ist und mit dem FH9637M Batteriemodul/Kassette verwendet werden muss.
Die neu entwickelte Force H2 von Pylontech bietet schnelle Installationsmöglichkeiten dank Stapelsystem. Zusätzlich bietet das modulare System flexible Konfigurationen mit Spannungen von 96 V bis 384 V und Kapazitäten von 7,1 kWh bis 14,21 kWh.
Pylontech Force-H2 ist ein modulares, stapelbares Hochspannungs-Energiespeichersystem, das auf Lithium-Eisenphosphat-Batterietechnologie basiert. Durch ein attraktives Design und die Schutzart IP55 eignet es sich ideal für die Installation als Energiespeichersystem im Haus. Es kann zur Unterstützung einer zuverlässigen Stromversorgung für verschiedene Arten von Geräten und Systemen verwendet werden. Force-H2 eignet sich besonders für solche Anwendungsszenarien, die eine hohe Ausgangsleistung, begrenzten Einbauraum, begrenzte Tragfähigkeit und lange Lebensdauer erfordern.
Die Batteriesysteme Force H2 sind so konzipiert, dass sie ohne die Verwendung von Batterieverbindungskabeln installiert werden können, was die Installationszeit erheblich reduziert. Das Basismodul ist eine 3,55-kWh-Kassette mit einem DOD von 90 % und ist in zwei Formen erhältlich: H1 breiter und niedriger oder H2 schmaler und höher, um allen Platzanforderungen gerecht zu werden.
Merkmale & Vorteile
• Ein Modulares Design ermöglicht schnelle und sichere Installation, & Wartung ohne freiliegende Kabel oder Stecker.
• Zyklenlebensdauer: >5000 Zyklen bei 25°C mit 90% DoD für tägliche zyklische Anwendungen
• Arbeitstemperaturbereich 0°C bis 50°C mit ausgezeichneter Entladeleistung & Zyklenlebensdauer
• Lagertemperaturbereich -20 ~ 60°C
• Geeignet für Innen- und überdachte Außeninstallation (IP55).
• Das Kathodenmaterial besteht aus LiFePO4 für sichere Leistung und lange Lebensdauer.
• Das BMS verfügt über Schutzfunktionen wie Überentladung, Überladung, Überstrom und hohe/niedrige Temperatur.
• Kompatibel mit vielen verfügbaren Hybrid-Wechselrichtern.
• Sicherheitszertifikat. VDE2510-50, IEC62619, UL1973, IEC62477-1, IEC62040-1, CEC, CE
• Clean Energy Council genehmigt (CEC)
Technische Daten
| Force-H2 | |||
|---|---|---|---|
| Zelltechnologie | Li-Eisen (LFP) | ||
| Kapazität des Batteriesystems (kWh) | 7,10 | 10,65 | 14,20 |
| Batteriesystemspannung (V DC) | 192 | 288 | 384 |
| Batteriesystemkapazität (AH) | 37Ah | ||
| Name der Batteriesteuerung | FC0500M-40S | ||
| Name des Batteriemoduls | FH9637M | ||
| Anzahl der Batteriemodule (Stück) | 216 | 324 | 432 |
| Kapazität des Batteriemoduls (kWh) | 3,552 | ||
| Batteriemodulspannung (V DC) | 96 | ||
| Kapazität des Batteriemoduls (AH) | 37 | ||
| Batteriesystemladung Überspannung (V DC) | 174 | 261 | 348 |
| Batteriesystem Ladestrom (A, Standard) | 7,4 | ||
| Batteriesystem Ladestrom (A, Normal) | 18,5 | ||
| Batteriesystem Ladestrom (A, Max. @ 15 Sek) | 40 | ||
| Batteriesystementladung Unterspannung (V DC) | 174 | 261 | 348 |
| Batteriesystem Entladestrom (A, Standard) | 7,4 | ||
| Batteriesystem Entladestrom (A, Normal) | 18,5 | ||
| Batteriesystem Entladestrom (A, Max. @ 15 Sek) | 40 | ||
| Kurzschluss Nennleistung (A) | < 4000 | ||
| Wirkungsgrad (%) | 96 | ||
| Tiefe der Entladung (%) | 90 | ||
| Abmessung (B x T x H, mm) | 450 x 296 x 822 | 450 x 296 x 1118 | 450 x 296 x 1414 |
| Kommunikation | CANBUS/Modbus RTU | ||
| Schutzart | IP55 | ||
| Gewicht (kg) | 82 | 117 | 152 |
| Nutzungsdauer (Jahre) | 15+ | ||
| Betriebstemperatur (°C) | 0 ~ 50°C | ||
| Lagertemperatur (°C) | -20 ~ 60°C | ||
| Luftfeuchtigkeit | 5 ~ 95% | ||
| Produktzertifikat | VDE2510-50, IEC62619, IEC62477-1, IEC62040-1, CEC, CE | ||
| Transfer Zertifikat | UN38.3 | ||
| Batterie Abmessungen der Steuerung (B x T x H in mm) | 450 x 296 x 190 | ||
| Batterie Abmessungen des Moduls (B x T x H in mm) | 450 x 296 x 296 | ||
| Batterie unterer Sockel Abmessungen (B x T x H in mm) | 450 x 296 x 40 | ||
